GST-BR001F燃?xì)馓綔y(cè)器

作者:海灣消防文章來源：http://m.blistertray.com/ [大中小]

GST-BR001F可燃?xì)怏w探測器參數 GST-BR001F可燃?xì)怏w探測器特點 GST-BR001F可燃?xì)怏w探測器實拍 GST-BR001F可燃?xì)怏w探測器應用場所

一、GST-BR001F可燃?xì)怏w探測器概述

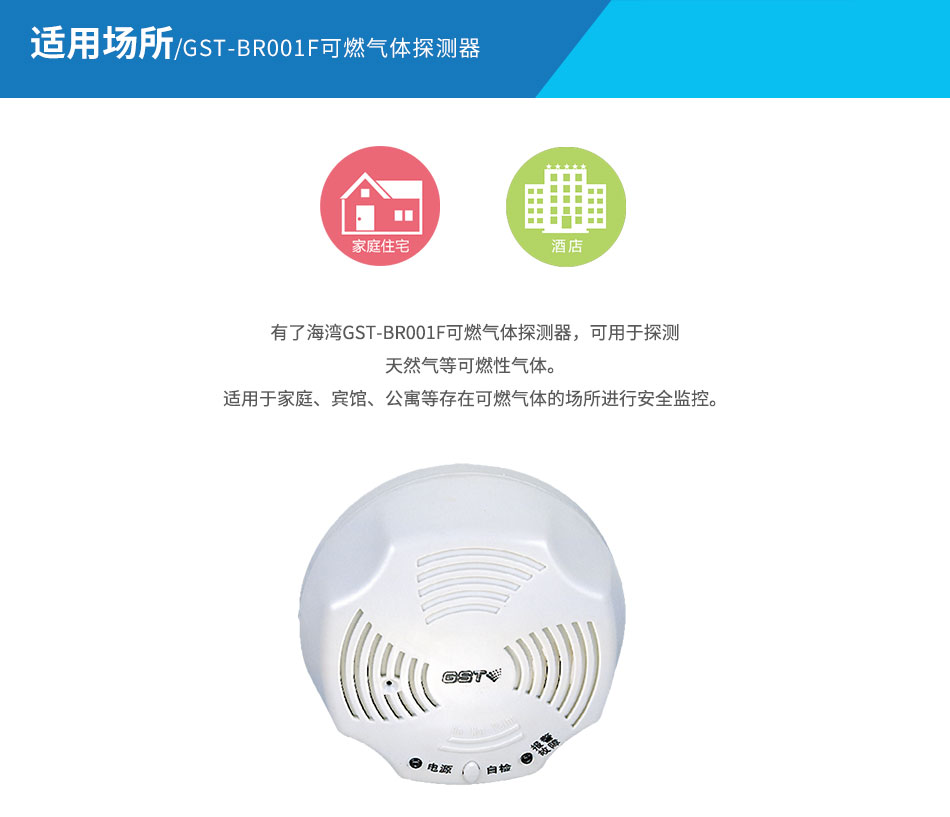

　　GST-BR001F測量范圍為0～100％LEL的獨立式可燃?xì)怏w探測器和GST-BR001F測量人工煤氣的獨立式可燃?xì)怏w探測器(以下簡稱探測器)用于檢測可燃?xì)怏w的泄漏，適用于家庭、賓館、公寓等存在可燃?xì)怏w的場所進行安全監控。

二、GST-BR001F可燃?xì)怏w探測器特點

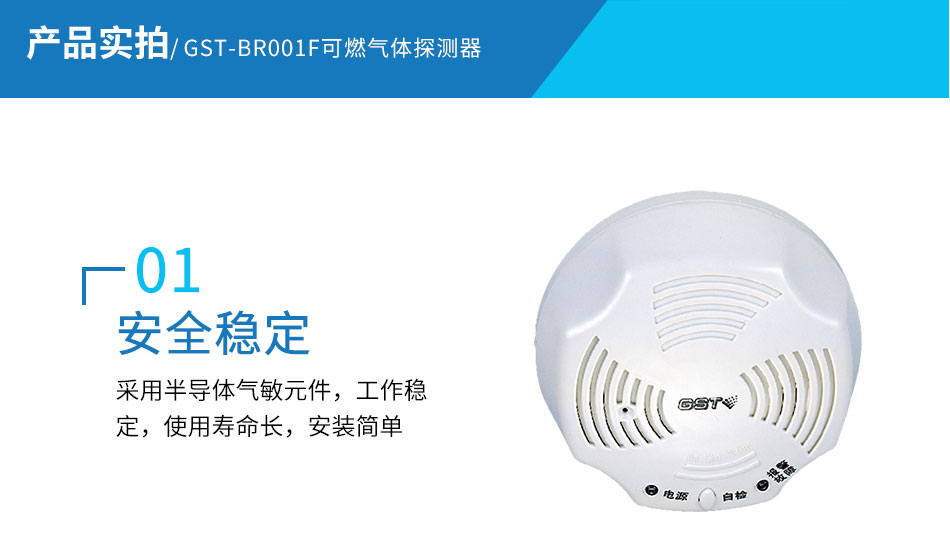

　　采用半導體氣敏元件，工作穩定，使用壽命長，安裝簡單。

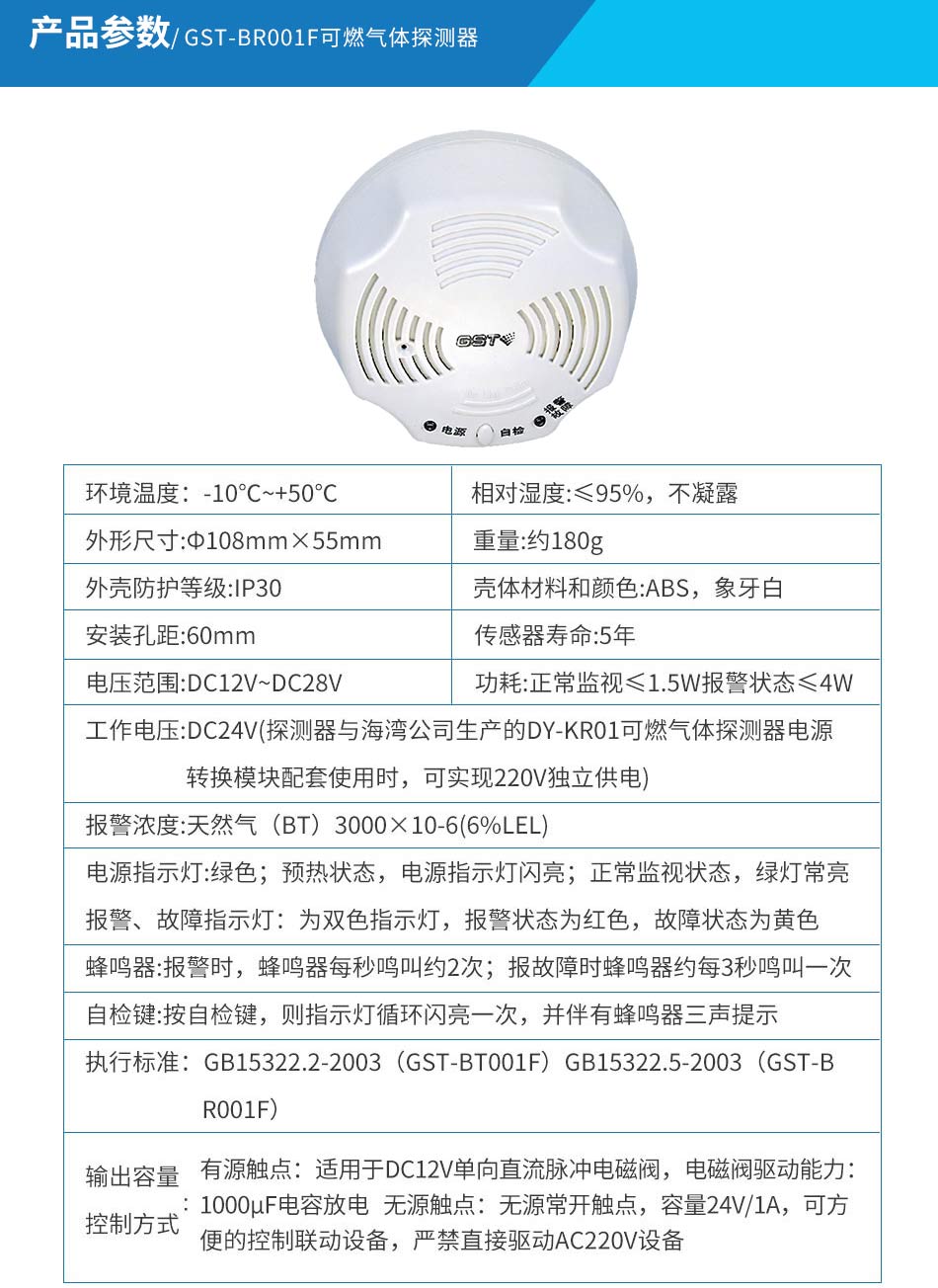

三、GST-BR001F可燃?xì)怏w探測器技術特性

型號	GST-BR001F
工作電壓	DC24V(探測器與海灣公司生產的DY-KR01可燃?xì)怏w探測器電源轉換模塊配套使用時，可實現220V獨立供電)
電壓范圍	DC12V~DC28V
功耗	正常監視≤1.5W報警狀態≤4W
輸出容量及控制方式	有源觸點：適用于DC12V單向直流脈沖電磁閥，電磁閥驅動能力：1000μF電容放電無源觸點：無源常開觸點，容量24V/1A，可方便的控制聯動設備，嚴禁直接驅動AC220V設備
報警濃度	人工煤氣（BR）400×10-6(1%LEL)
電源指示燈	綠色；預熱狀態，電源指示燈閃亮；正常監視狀態，綠燈常亮報警、故障指示燈：為雙色指示燈，報警狀態為紅色，故障狀態為黃色
蜂鳴器	報警時，蜂鳴器每秒鳴叫約2次；報故障時蜂鳴器約每3秒鳴叫一次
自檢鍵	按自檢鍵，則指示燈循環閃亮一次，并伴有蜂鳴器三聲提示
傳感器壽命	5年
使用環境	溫度：-10℃~+50℃ 相對濕度≤95%，不凝露
外形尺寸	Φ108mm×55mm
外殼防護等級	IP30
殼體材料和顏色	ABS，象牙白
重量	約180g
安裝孔距	60mm
執行標準：	GB15322.5-2003（GST-BR001F）

四、GST-BR001F可燃?xì)怏w探測器結構特征及工作原理

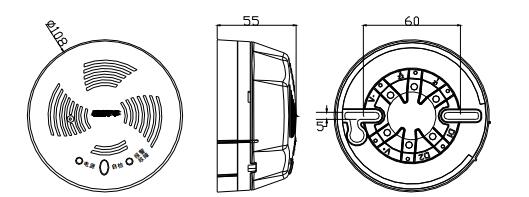

　　1.GST-BR001F 獨立式可燃?xì)怏w探測器由兩部分構成：探測器及底座，示意圖如下圖所示。

GST-BR001F探測器及底座，示意圖

　　安裝與接線：

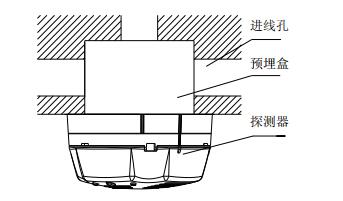

　　首先將探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖所示。

GST-BR001F安裝與接線圖

　　其對外接線端子示意圖如圖

GST-BR001F接線端子示意圖

　　其中：

　　D1、D2：電源線，無極性；

　　K1、K2：常開無源觸點，在報警時觸點閉合；

　　V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。

　　布線要求：電源線D1、D2應選用截面積≥2.5mm2的BV型線；有源外控線V+、V-，無源外控線

　　K1、K2可選用截面積≥1.0mm2的RVS型阻燃銅芯線。

　　2.工作原理

　　內置MCU進行中央控制處理，各功能模塊直接或間接與MCU的I/O口線相連接，通過固化在MCU內部的程序來完成探測器各功能模塊的正常工作，從而使此類探測器工作更加穩定，安全可靠。
