原沒有吊頂?shù)膰娏茴^在裝修后設置格柵吊頂后，將如何影響噴淋系統滅火效果？

作者:海灣消防文章來源：http://m.blistertray.com/ [大中小]

一、對噴水強度的影響：必須提高設計參數

格柵吊頂會阻擋和削弱噴頭灑下的水流，導致到達保護區域的實際噴水強度降低。因此，規范要求必須提高系統的設計噴水強度。

依據來源	關鍵規定	具體要求
GB50084-2001(2005版) 第5.0.3條	裝設網格、柵板類通透性吊頂?shù)膱鏊?，系統的噴水強度應按本規范表5.0.1規定值的1.3倍確定。	噴水強度需增加30%。
19S910 自動噴水滅火系統設計 表2.2注4、5	裝設網格、柵板類通透性吊頂?shù)膱鏊瑑艨崭叨萮≤8m時，系統噴水強度應按濕式系統參數的1.3倍確定。	明確了凈空高度≤8m時的1.3倍要求。
《消防綜合技術管理手冊》	裝設網格、柵板類通透性吊頂場所，噴水強度按規定增加30% (×1.3倍)。	再次確認了1.3倍的調整系數。
廣東省建設工程消防設計審查疑難問題解析 (3.5)	通透性吊頂（不小于70%）場所的噴水強度按本規范規定值1.3倍。	強調了通透面積≥70%時同樣適用。

結論：無論吊頂通透率如何，只要裝設了網格、柵板類通透性吊頂，系統的設計噴水強度就必須在原有基礎上提高1.3倍，以補償?shù)蹴攲?duì)水流的阻擋作用。

二、對噴頭布置位置的影響：根據通透率分兩種情況

格柵吊頂?shù)耐ㄍ该娣e占吊頂總面積的比例，是決定噴頭應布置在吊頂上方還是上下方均設的關鍵。

通透面積比例	噴頭布置要求	依據與說明
大于70%	噴頭應設置在吊頂上方。	主要依據： ? GB50084-2017 第7.1.13條。 ? 多地技術指南（如安徽、四川、福建、陜西等）均重申此要求。前提條件：必須同時滿足吊頂開口部位的凈寬度≥10mm，且開口厚度不大于開口最小寬度。
不大于70%	應在吊頂?shù)纳?、下方分別設置噴頭。	主要依據： ? 四川省、安徽省、福建省、陜西省等多地技術審查要點或疑難解答均明確規定。 ? 特別要求：吊頂下方的下垂型噴頭上方應設置擋水板（擋水板可緊貼吊頂內底面安裝）。

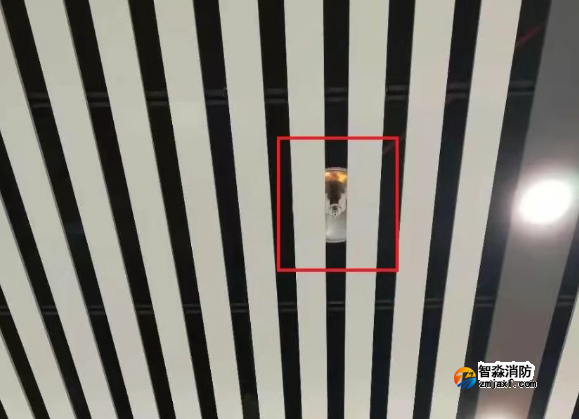

直接影響：如果原設計未考慮吊頂，噴頭已按無吊頂情況安裝（如采用直立型噴頭安裝在頂板下），而后期裝修加設了格柵吊頂，則必須根據吊頂?shù)耐ㄍ嘎手匦抡{(diào)整噴頭布置：

若通透率>70%，可能需要將原有噴頭移至吊頂上方，或增設吊頂上方的噴頭。
若通透率≤70%，則必須在吊頂下方增設噴頭，并在其上方加設擋水板。

三、對噴頭選型與安裝的影響

噴頭選型錯誤風險
原設計為無吊頂場所采用的直立型噴頭，如果被格柵吊頂遮擋，將無法有效接觸火災熱氣流，導致動作遲緩。規范要求，吊頂下布置的噴頭應采用下垂型噴頭或吊頂型噴頭。
擋水板要求
當通透率≤70%且在吊頂下方增設噴頭時，必須在該下垂型噴頭上方設置擋水板。擋水板面積不宜小于0.12㎡，且應緊貼吊頂或設置在吊頂內。
安裝位置
噴頭設置在吊頂上方時，其濺水盤與吊頂上表面的距離需符合規范（如GB50084-2017表7.1.13）對間距的要求。

四、施工與驗收中的常見問題

參考資料中多次指出，因裝修階段忽視格柵吊頂影響而導致的典型問題包括：

問題
格柵吊頂通透率大于70%，噴頭卻錯誤地設置在吊頂下方（或通透率≤70%時僅在吊頂上方設噴頭）。
后果
噴頭灑水嚴重受阻，噴水強度下降約40%，系統滅火能力被嚴重削弱。
整改要求
必須按上述原則調整噴頭位置和數量，并按要求設置擋水板。

總結與建議

噴頭安裝完成后裝修采用格柵吊頂?shù)那闆r，必須進行以下復核與調整：

重新核定設計參數
系統噴水強度必須按原設計值的1.3倍進行校核。如果原系統供水能力不足，需相應加強。
現場測量與判定
測量格柵吊頂?shù)?/span>通透面積比例，判斷是否大于70%。
調整噴頭布置

若通透率**>70%：應將噴頭移至吊頂上方**布置，并確保開口尺寸符合要求。
若通透率**≤70%：應在吊頂上下方均設噴頭**，且下方噴頭應為帶擋水板的下垂型噴頭。

檢查與驗收
最終驗收時，需重點檢查噴頭布置位置、擋水板的設置（面積、位置）以及系統的噴水強度是否滿足加強后的要求。

核心原則：裝修增加的格柵吊頂不能成為降低自動噴水滅火系統效能的理由，必須通過提高噴水強度、調整噴頭布置和增設擋水板等技術措施，確保系統最終的滅火能力符合規范要求。

在裝修設計階段就應明確吊頂形式，并將其納入消防系統設計中，這是最根本的解決之道。如既成事實無法避免，則必須委托專業消防設計單位進行現場勘查評估，通過增加噴頭、調整噴頭布置、提高系統工作壓力等技術措施進行整改，確保系統在格柵吊頂條件下仍能有效控火滅火。
