海灣JTW-ZOM-GST9612 型點型感溫火災探測器接線安裝技術

特點

海灣JTW-ZOM-GST9612 型點型感溫火災探測器是我公司推出的最新產品。在保留 JTW-ZCD-G3N 型點 型感溫火災探測器功能的基礎上，具有以下特點：

（1） 專業造型設計、結構新穎、外形美觀；

（2） 指示燈指示明顯，360 度范圍可見；

（3） 具有溢水孔設計，防止積水滲漏；

（4） 在線電子編碼；

（5） 支持數字化總線。

主要技術指標

（1）探測器類別：P（A1R 和 BS 可設，出廠默認類別為 A1R）

（2）工作電壓：總線 24V

（3）監視電流≤0.8mA

（4）報警電流≤1.8mA

（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮

（6）使用環境： 溫度：A1R 類別：典型應用溫度 25℃；范圍 -10℃～50℃ BS 類別： 典型應用溫度 40℃；范圍 -10℃～65℃  相對濕度≤95%，不結露

（7）編碼方式：十進制電子編碼

（8）外殼防護等級：IP33

（9）外形尺寸： 直徑：100mm，高：53.3mm(帶底座)

保護面積

當空間高度小于 8m 時，一個探測器的保護面積，對一般保護現場而言為 20m2～30m2。具體設計 參數應以《火災自動報警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

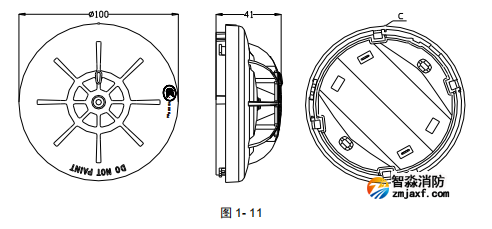

 探測器的外形結構示意圖如圖 1-11：

本探測器的安裝及布線與 JTY-GM-GST9611 型點型光電感煙火災探測器相同。
