海灣GST-LD-8316型手自動轉換開關接線安裝技術

8.1 海灣GST-LD-8316型手自動轉換開關特點

海灣GST-LD-8316 手自動轉換開關（以下簡稱轉換開關），用于控制氣體滅火系統在手動狀態和自動

狀態之間的轉換，同時還有緊急啟動和停動功能。通常安裝在保護區門口便于操作的位置，當有人

員進入被保護區域時，可通過轉換開關將系統置于手動模式，系統將不進行聯動；當無人員在被保

護區域時，可通過轉換開關將系統置于自動模式，以便火災報警系統能自動聯動氣體滅火。

當被保護的區域內發生火災時，按下“按下噴灑”按鍵，即可向氣體滅火控制器發出氣體噴灑

請求信號，氣體滅火控制器按預設邏輯開始啟動聲光報警、關閉空調風閥等，經延時后，啟動氣體

噴灑電磁閥。在延時期間，若現場人員確認無火災發生或現場有人沒有撤離，可立即按下“停止”

按鍵，中止延時。

轉換開關為編碼方式，占一個編碼點；轉換開關同時具有系統模式轉換功能和緊急啟、停功能。

8.2 海灣GST-LD-8316型手自動轉換開關主要技術指標

（1）工作電壓：總線 24V，允許范圍：DC16V～DC28V

（2）工作電流：監視電流 ≤3mA 報警電流≤6mA

（3）編碼方式：電子編碼方式，編碼范圍可在 21～30 之間任意設定

（4）啟動方式：人工按下“按下噴灑”按鍵

（5）啟動零件類型：重復使用型

（6）復位方式：用專用鑰匙復位

（7）指示燈：

延時：紅色，系統處于延時啟動階段時點亮；

啟動：紅色，控制器啟動存放滅火氣體的鋼瓶的電磁閥時點亮；

噴灑：紅色，滅火氣體開始噴灑時點亮；

自動：黃色，系統處于自動模式時點亮；

手動：綠色，系統處于手動模式時點亮。

（8）線 制：與氣體滅火控制器采用無極性?xún)删€(xiàn)制連接

（9）使用環境：

溫 度：-10℃～+55℃

相對濕度≤95%，不凝露

（10） 重量：1.65kg

（11） 防護等級：IP43

（12） 外形尺寸：240mm×200mm×54mm

8.3 海灣GST-LD-8316型手自動轉換開關結構特征、安裝與布線

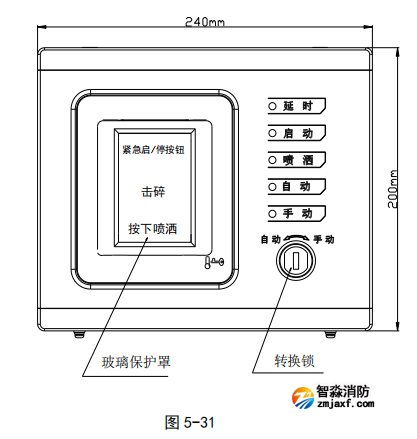

開關的外形示意圖如圖 5-31 所示。

轉換開關分上殼和底殼兩部分，通過螺釘鎖緊。轉換開關采用壁掛式安裝，安裝孔位置和安裝

孔距如圖 5-32 所示。

為方便現場安裝，轉換開關提供兩種進線方式，可根據現場具體應用選用合適的進線方式。

方式一：總線從進線孔一進入轉換開關內部，接到端子 Z1、Z2 上，如圖 5-26 所示。

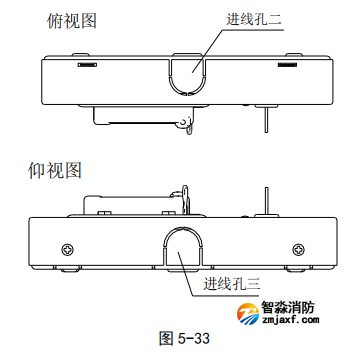

方式二：總線通過進線管從進線孔二或進線孔三進入到轉換開關內部（需將擋片除去），連接到

Z1、Z2 上，如圖 5-33 所示。

其中：

Z1、Z2：無極性信號總線輸入。

布線要求：總線需采用截面積不小于 1.0mm2的雙絞線。
