海灣手自動轉換開關安裝接線示意圖
海灣消防設備工程師將介紹海灣手自動轉換開關GST-LD-8316的安裝示意圖以及接線示意圖。

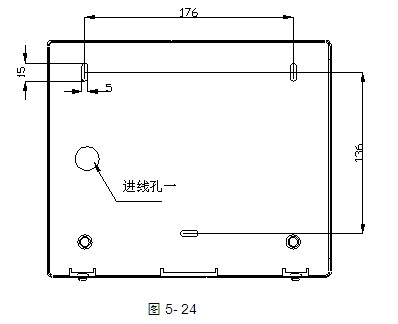

GST-LD-8316轉換開關分上殼和底殼兩部分，通過螺釘鎖緊。轉換開關采用壁掛式安裝，安裝孔位置和安裝孔距如圖5-24所示。
GST-LD-8316轉換開關安裝孔
為方便現場安裝，轉換開關提供兩種進線方式，可根據現場具體應用選用合適的進線方式。
方式一：總線從進線孔一進入轉換開關內部，接到端子Z1、Z2上，如圖5-24所示。

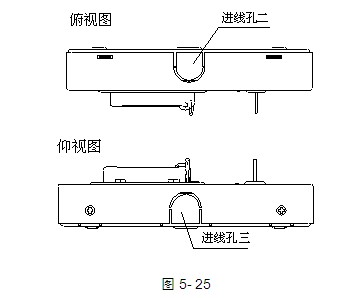

方式二：總線通過進線管從進線孔二或進線孔三進入到轉換開關內部（需將擋片除去），連接到Z1、Z2上，如圖5-25所示。
GST-LD-8316轉換開關進線方式
端子示意圖如圖5-26所示。
GST-LD-8316轉換開關接線端子圖
其中：
Z1、Z2：無極性信號總線輸入。
布線要求：總線需采用截面積不小于1.0mm2的雙絞線。
GST-LD-8316轉換開關應用方法

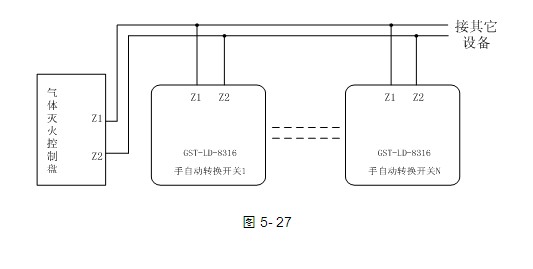

開關采用兩線制與氣體滅火控制器連接，允許最多10個轉換開關（如果該回路中還配接有GST-LD-8318緊急啟/停按鈕（以下簡稱按鈕），則轉換開關和按鈕一共最多可以接10只）同時控制同一區域的氣體滅火鋼瓶，當多只開關連接時其間需采用并聯連接，如圖5-27所示（圖5中N≤10）。
GST-LD-8316轉換開關應用方法
