一、問題描述及原因分析

1．問題描述

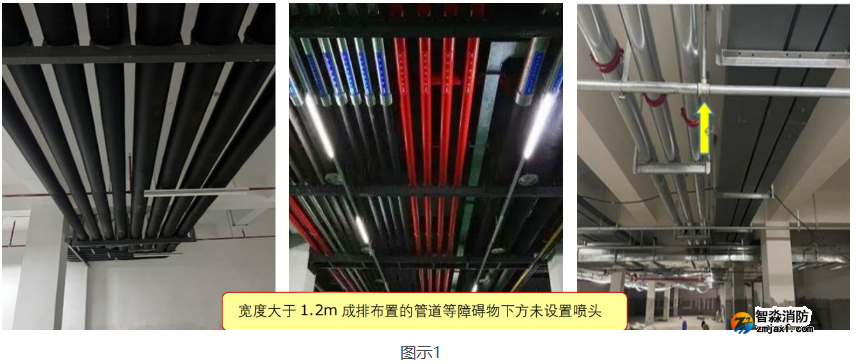

在設置自動噴淋滅火系統的區域內，部分寬度大于1.2m成排布置的管道等障礙物下方未設置噴頭?！緢D示1】

2．原因分析

1）由于部分設計文件對于寬度大于1.2米排管的定義比較模糊，導致現場施工人員容易疏漏；

2）施工人員未吃透規范要求，對實體障礙物（如梁等）無爭議，對中間鏤空的排管是否增設不明了。

二、規范要求及正確做法

1．規范要求

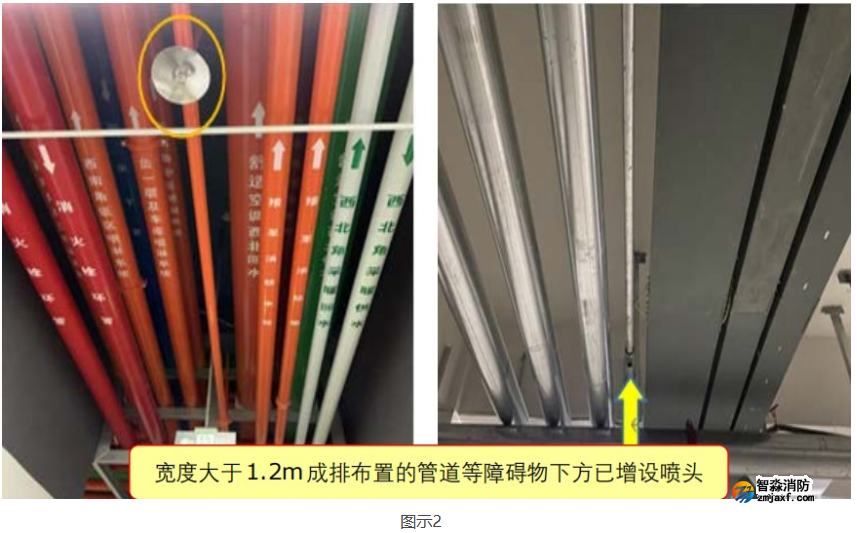

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第7.2.3條?！緢D示2】【圖示3】

2．正確做法

三、應對措施及防治指南

1．加強圖紙?jiān)O(shè)計質量，明確設計做法，補充設計大樣和參照?qǐng)D集；

2．當成排布置的管道等障礙物的寬度大于1.2m時，其下方應增設噴頭；

3．在施工過程中如發現此類問題，及時與建設單位、設計單位和監理單位進行溝通解決。
